Вентиляторы дымоудаления

Основные положения
Продукты горения, выделяющиеся при пожаре, представляют большую опасность для людей материальных ценностей, находящихся в помещениях здания, где произошло возгорание. Кроме того, с течением времени происходит постоянное повышение температуры дыма в зоне возгорания, что вызывает нагрев образующегося дыма и может привести к детонированию смеси воздуха и дыма. Вытяжные противодымные системы вентиляции, в состав которых входят вентиляторы дымоудаления Systemair, принудительно удаляют дымовые газы за пределы помещений и зданий, создавая в помещениях пониженное давление и относительно низкую температуру горения. Они предназначены для работы в составе механических систем отвода дыма и тепла торгово-развлекательных центров, аэропортов, промышленных зданий, кинотеатров, офисных и жилых зданий; технологических систем удаления горячего воздуха; систем создания избыточного давления, например на лестничных площадках, в лифтовых шахтах; систем удаления выхлопных газов из подземных гаражей и тоннелей. По сравнению с системами отвода тепла с естественным побуждением – механический способ позволяет обеспечить максимальную производительность по воздуху почти сразу же после включения системы при пожаре. Это означает, что человек сможет беспрепятственно самостоятельно эвакуироваться из горящего здания.
Системы вытяжной вентиляции применяются в следующих случаях:

Помещения без окон и с высокими потолками
Подземные помещения и коридоры
Здания с постоянной ветровой нагрузкой
Большие помещения с большим количеством горючих материалов
Помещения со спринклерным оборудованием, обеспечивающим защиту от распространения пожара

Модельный ряд
Вентиляторы дымоудаления Systemair выпускаются двух типов: радиальные крышные вентиляторы и осевые вентиляторы. Вентиляторы дымоудаления Systemair предназначены как для удаления дыма, так и для вентиляции помещений в обычных условиях эксплуатации. Осевые можно устанавливать как внутри зоны возможного возгорания, так и снаружи.

Область применения:

В системах дымоудаления торговых центров, аэропортов, промышленных зда- ний, кинотеатров, складов, театров и т.д.
При длительной эксплуатации при высокой температуре перемещаемой среды
Удаление отработанного воздуха

Вентиляторы дымоудаления, серия DVV

Корпус
Рама-основание изготовлена из оцинкованной листовой стали. Корпус вентилятора изготовлен из алюминия.

Электродвигатель
Полностью герметичный и изолированный, вне воздушного потока, степень нагревостойкости изоляции F, степень защиты IP 54.

Рабочее колесо
Рабочее колесо с загнутыми назад лопатками, у модели F400 рабочее колесо из оцинкованной стали, у F600 – из нержавеющей стали. Колесо динамически сбалансировано в соответствии с требова- ниями DIN ISO 1940, часть1, класс точности Q 6.3.

Охлаждение электродвигателя
Через отдельный канал подачи наружного воздуха.

Принадлежности
Большой выбор дополнительных принадлежностей для всех типов вентиляторов. Клеммный блок установлен вне канала подачи наружного воздуха. Вентиляторы серии DVV предназначены для длительной эксплуата- ции при температуре перемещаемой среды 120 °С, а также при температурах 400 и 600°С в течение 2-х часов работы.

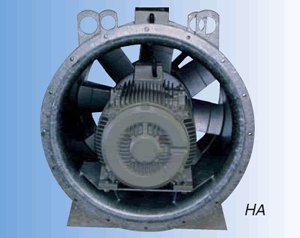

Вентиляторы дымоудаления, серия HA, модели F400-F600

Корпус
Корпус из оцинкованной стали, клеммный блок установлен внутри канала подачи наружного воздуха, в моделях F400 клеммный блок установлен на корпусе с помощью кронштейна.

Электродвигатель
Электродвигатель для работы при высокой температуре окружающей среды (производство компании Siemens и VEM), класс нагревостойкости изоляции F или H, одно- или двухскоростной. Вентилятор модели F600 оснащен электродвигателем, помещенным в защитный кожух.

Рабочее колесо
Рабочее колесо состоит из стальной ступицы с функцией охлаждения и сварными стальными лопатками. Колесо статически и динамически сбалансировано в соответствии с требованиями DIN ISO 1940, часть1, класс точности Q 6,3. Сертификат TUV (Союз работников технического надзора).

Входной направляющий аппарат
Модель F600: Входной направляющий аппарат соединен с корпусом сваркой, повышает производительность вентилятора. Создает оптимальный воздушный поток на рабочее колесо вентилятора.

Выходной направляющий аппарат
Модель F600: Выходной направляющий аппарат соединен с корпусом сваркой, повышает напор вентилятора. Создает безвихревой воздушный поток на выходе.
Модель F400: Выходной направляющий аппарат поставляется в отдельном корпусе в качестве дополнительной принадлежности. Охлаждение электродвигателя вентилятора модели F600 Если статическое давление выше 400 Па, то для охлаждения электродвигателя через канал подачи наружного воздуха требуется дополнительный вентилятор.

Принадлежности
Большой выбор дополнительных принадлежностей для всех типов вентиляторов.

Все вентиляторы дымоудаления Systemair серии DVV, HA и HABV прошли сертификацию во Всероссийском научно-исследовательском институте противопожарной обороны МЧС России (ВНИИПО) на соответствие требованиям пожарной безопасности, установленным в СНиП 41-01-2003 (п. 8.10), НПБ 253-98. Сертификат пожарной безопасности РФ: №ССПБ.SI.УП001.В05523 - 400°С/2 часа и №ССПБ.SI.УП001.В05524 - 600°С/2 часа; №ССПБ.DE.УП001.В06000 и №ССПБ.DE.УП001.В05999.

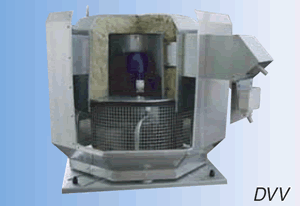

DVV
	Рекомендации по применению: Модификации вентиляторов DVV (F400 и F600) предназначены для удаления дымовых газов при пожаре, модификация DVV (120°C) – для удаления высокотемпературного вытяжного воздуха. Конструкция: Корпус вентилятора имеет восьмиугольную форму и выполнен из алюминия, рама основания – из оцинкованной стали. DVV оборудованы электродвигателем, вынесенным из потока перемещаемого воздуха и рабочим колесом с загнутыми назад лопатками. Рабочее колесо моделей, предназначенных для эксплуатации при 400°С, выполнено из оцинкованной стали, а моделей, предназначенных для эксплуатации при 600°С, – из нержавеющей стали. Двигатель: Электродвигатель вентилятора расположен в герметичном теплоизолированном отсеке, вне воздушного потока. Регулирование скорости: Скорость вентиляторов регулируется с помощью частотного преобразователя. Скорость 2-х скоростных двигателей регулируется переключением полюсов. Монтаж: Вентиляторы предназначены для крышного монтажа и устанавливаются над отапливаемыми помещениями во избежание намораживания льда в сливном контуре. Сертификаты: Сертификат соответствия РФ и Украины; сертификат пожарной безопасности РФ: №ССПБ.SI.УП001.В05523 - 400°С/2 часа и №ССПБ.SI.УП001.В05524 - 600°С/2 часа.

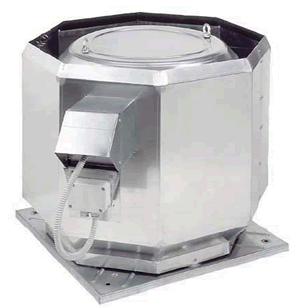

DVV

Рекомендации по применению: Модификации вентиляторов DVV (F400 и F600) предназначены для удаления дымовых газов при пожаре, модификация DVV (120°C) – для удаления высокотемпературного вытяжного воздуха.

Конструкция: Корпус вентилятора имеет восьмиугольную форму и выполнен из алюминия, рама основания – из оцинкованной стали. DVV оборудованы электродвигателем, вынесенным из потока перемещаемого воздуха и рабочим колесом с загнутыми назад лопатками. Рабочее колесо моделей, предназначенных для эксплуатации при 400°С, выполнено из оцинкованной стали, а моделей, предназначенных для эксплуатации при 600°С, – из нержавеющей стали.

Двигатель: Электродвигатель вентилятора расположен в герметичном теплоизолированном отсеке, вне воздушного потока.

Регулирование скорости: Скорость вентиляторов регулируется с помощью частотного преобразователя. Скорость 2-х скоростных двигателей регулируется переключением полюсов.

Монтаж: Вентиляторы предназначены для крышного монтажа и устанавливаются над отапливаемыми помещениями во избежание намораживания льда в сливном контуре.

Сертификаты: Сертификат соответствия РФ и Украины; сертификат пожарной безопасности РФ: №ССПБ.SI.УП001.В05523 - 400°С/2 часа и №ССПБ.SI.УП001.В05524 - 600°С/2 часа.

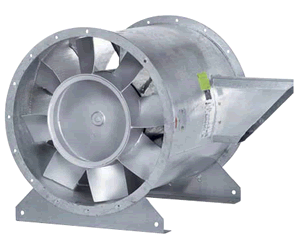

Высокотемпературные/Осевые вентиляторы дымоудаления, F400 – F600

Осевые вентиляторы в длинном корпусе, оборудованные фланцами для монтажа HA…(F) F400 HABV…F600 (с направляющим аппаратом)

Диаметр рабочего колеса от 315 до 1800 мм
Корпус изготовлен из стали, оцинкованной методом горячего погружения
Стальное рабочее колесо с креплением пайкой. Протестировано TUV (Германия), ВНИИПО МЧС (Россия)
Двигатель моделей F600 защищен капсулой, оборудованной вентиляционным каналом
Вентиляторы дымоудаления оборудованы 1- или 2-скоростными электродвигателями, соответствующими стандарту IEC
Широкий выбор дополнительных принадлежностей
Сертификат соответствия РФ, Украины.
Сертификат пожарной безопасности (ПожТест №ССПБ.DE.УП001.В06000)
Подбираются по программе подбора на заданную проектом рабочую точку

HABV с направляющим аппаратом

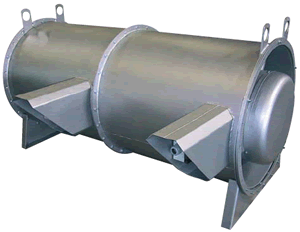

Вытяжные агрегаты для подземных автопарковок HA…(F)-G F400 HABV…-G F600 (с направляющим аппаратом)

Два высокотемпературных вытяжных вентилятора с вращением рабочих колес в одну сторону, установлены последовательно
Корпус изготовлен из стали, оцинкованной методом горячего погружения
Стальное рабочее колесо с креплением пайкой. Протестировано TUV (Германия), ВНИИПО МЧС (Россия).
Вентиляторы дымоудаления оборудованы 1- или 2-скоростными электродвигателями, соответствующими стандарту IEC
Двигатель моделей F600 защищен капсулой, оборудованной вентиляционным каналом
При отключении или остановке вращения одного из вентиляторов расход воздуха составляет около 65 %
Широкий выбор дополнительных принадлежностей
Сертификат соответствия РФ, Украины.
Сертификат пожарной безопасности (ПожТест №ССПБ.DE.УП001.В05999)
Подбираются по программе подбора на заданную проектом рабочую точку

HABV-G
