    Естественное охлаждение и непосредственное управление


    Общая схема оборудования

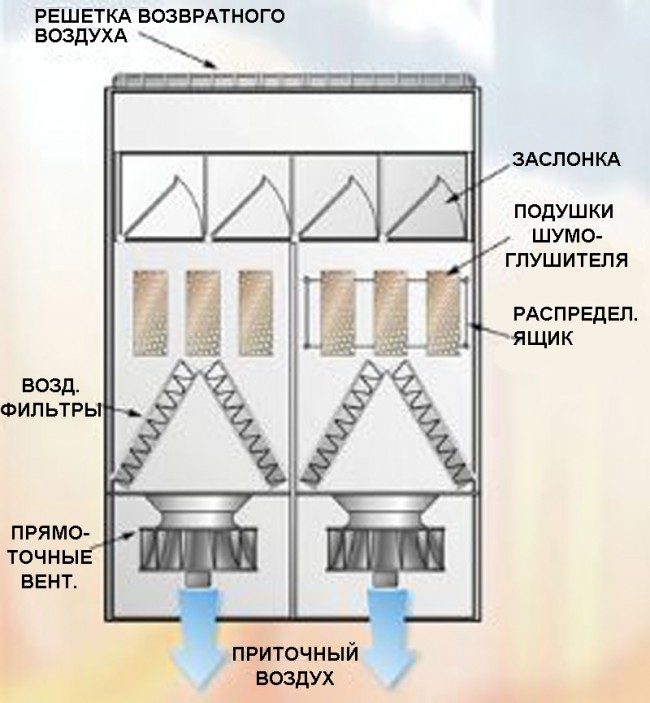

    Общая схема такого оборудования приведена на рис 1.

    Мы уже писали о поддержании микроклимата в серверных помещениях дата-центров с помощью прецизионных кондиционеров. Эта статья посвящена естественному охлаждению оборудования, специально предназначенному для решения задач по охлаждению коммутационных комнат, которые более устойчивы к сильным колебаниям температуры и влажности. Этот тип охлаждения обеспечивает экономически эффективную альтернативу механическому непосредственному охлаждению или системам охлаждения на основе водо-гликоля.

    Использование полностью естественного охлаждения свежим воздухом освобождает от необходимости использования механического непосредственного охлаждения и охлаждения системами на основе водо-гликоля. Это дает преимущество тем, кто стремится отказаться от использования хладагентов и перейти на естественные методы охлаждения.

    Данные агрегаты включают в себя следующие главные компоненты и доступны в конфигурациях с восходящим или нисходящим потоком.

    • Клапан на входе свежего воздуха
    • Секция шумоглушителя
    • Высокоэффективные воздушные фильтры
    • Прямоточные вентиляторы
    • Изолированный корпус с шумоизоляцией

    Есть два режима роботы:

    Режим рециркуляции во время запуска

    Режим рециркуляции во время запуска (Рис. 2)

    1) Режим рециркуляции во время запуска:

    При запуске вентилятор находится под напряжением и внешняя заслонка открыта на 50%, что позволяет контролировать наружный воздух, чтобы скорость изменения температуры в помещении в среднем составляла менее 0.5ºC/мин перед полным открытием. В конфигурации с нисходящим потоком рециркулирующий воздух помещения вдувается через решетки в верхней части агрегата. Свежий воздух поступает с задней панели устройства и смешивается с рециркулирующим воздухом, проникая затем в комнату через пустоты в полу.

    2) Нормальная работа:

    Нормальная работа

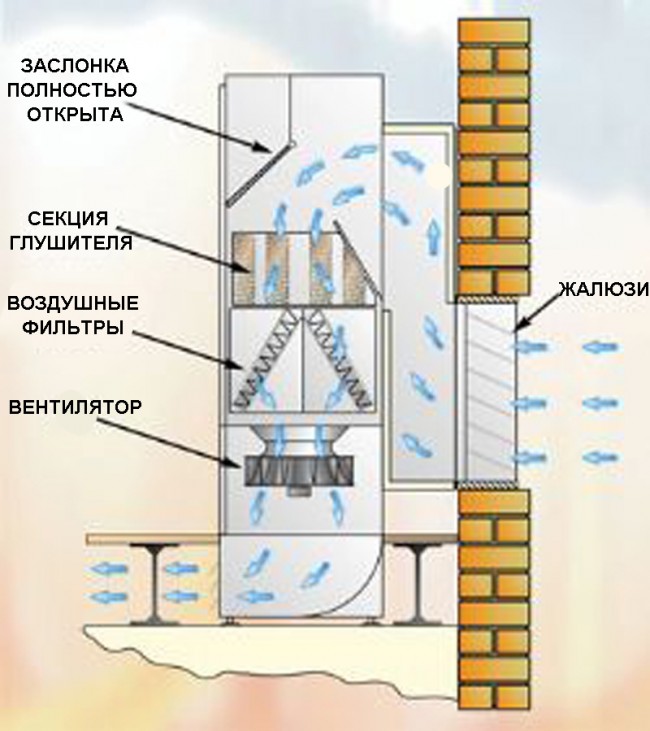

    Нормальная работа (Рис. 3)

    Внешняя заслонка полностью открыта для забора через жалюзи свежего воздуха и последующего выпуска его в комнату через пустоты в полу. После этого отработанный воздух удаляется из комнаты через предохранительные клапаны/ жалюзи, которые являются внешними по отношению к агрегату. Это препятствует чрезмерному повышению давления в комнате и помогает поддерживать желаемое давление. Чтобы установить определенное давление в комнате, можно установить утяжеленные клапаны.

    Поскольку температура свежего воздуха изменяется в зависимости от времени суток и времени года, необходимо изменять количество подаваемого свежего воздуха для поддержания заданной температуры внутри кондиционируемого помещения. Питание к прямоточным вентиляторам подается через многоотводные трансформаторы, что позволяет им через контроллер работать в режиме низкой или высокой скорости.

    Управление агрегатом осуществляется через удаленный комнатный датчик температуры, который проверяет состояние коммутационных комнат следующего поколения и датчика температуры свежего воздуха, установленного в задней части агрегата. Эти два датчика управляют заслонкой на входе свежего воздуха и последовательностью включения и выключения вентилятора.

    Контроллер агрегата определяет последовательность работы вентилятора, чтобы обеспечить равное количество их рабочих часов. Эти агрегатированные установки с непосредственным управлением предназначены для «прикрепления» к внешним стенкам контейнеров или блок-контейнеров с телекоммуникационным коммутационным оборудованием. Данные агрегаты охватывают мощность полного естественного охлаждения, постепенного и полностью механического непосредственного охлаждения и функционируют практически так же, как со свежим воздухом с дополнительными агрегатами непосредственного охлаждения, описанными выше.

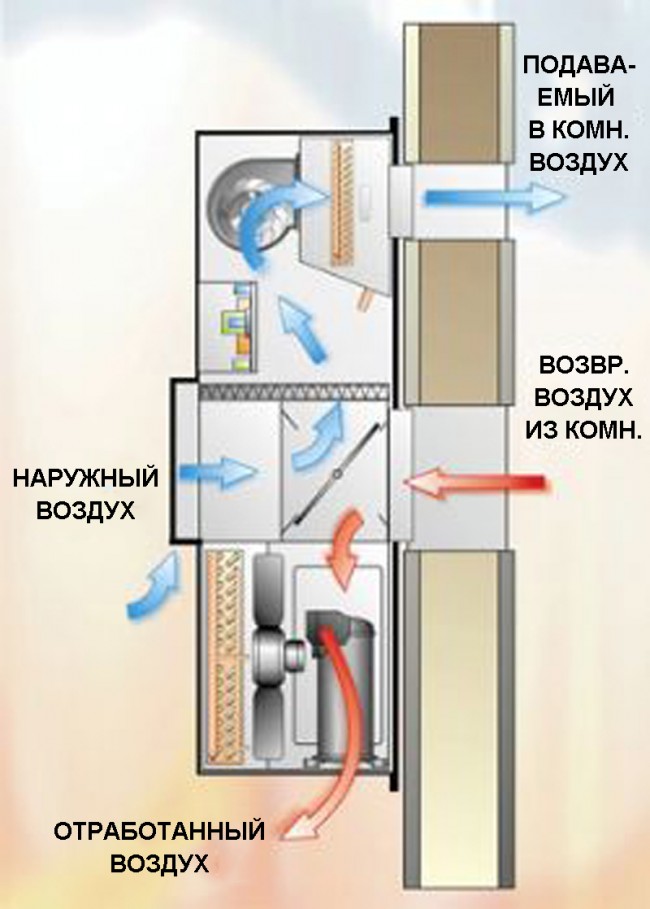

    Три режима работы показаны на рис 4, 5 и 6.

    Естественное охлаждение и непосредственное управление

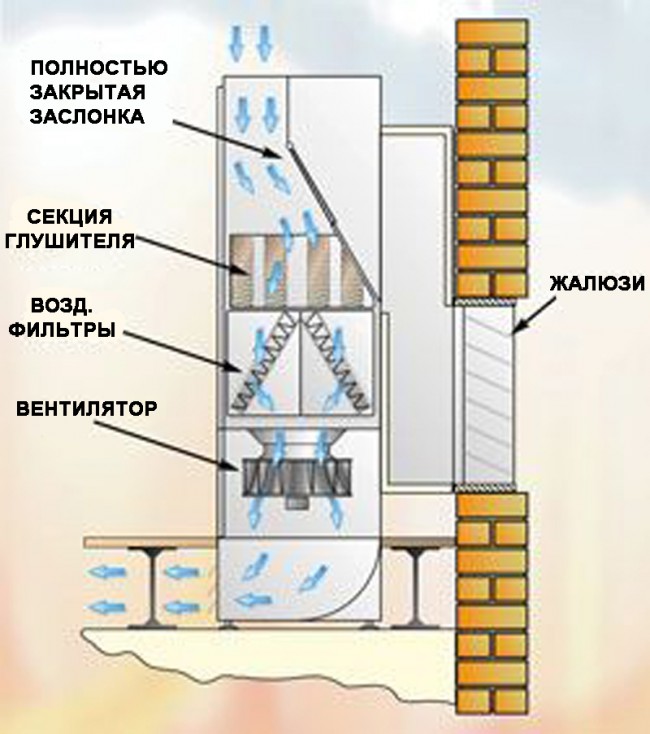

    (Рис. 4)

    Естественное охлаждение и непосредственное управление

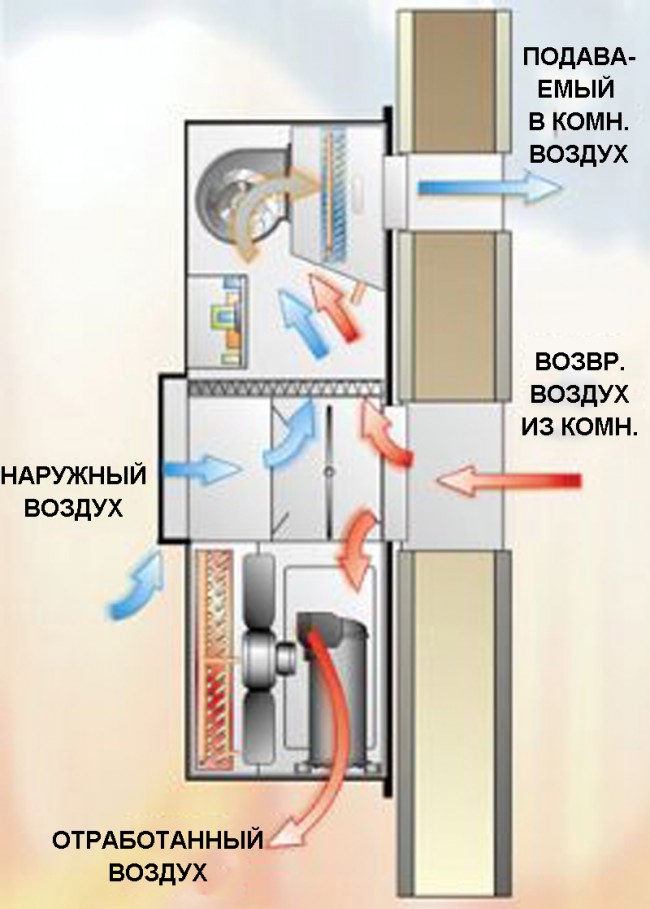

    (Рис. 5)

    Естественное охлаждение и непосредственное управление

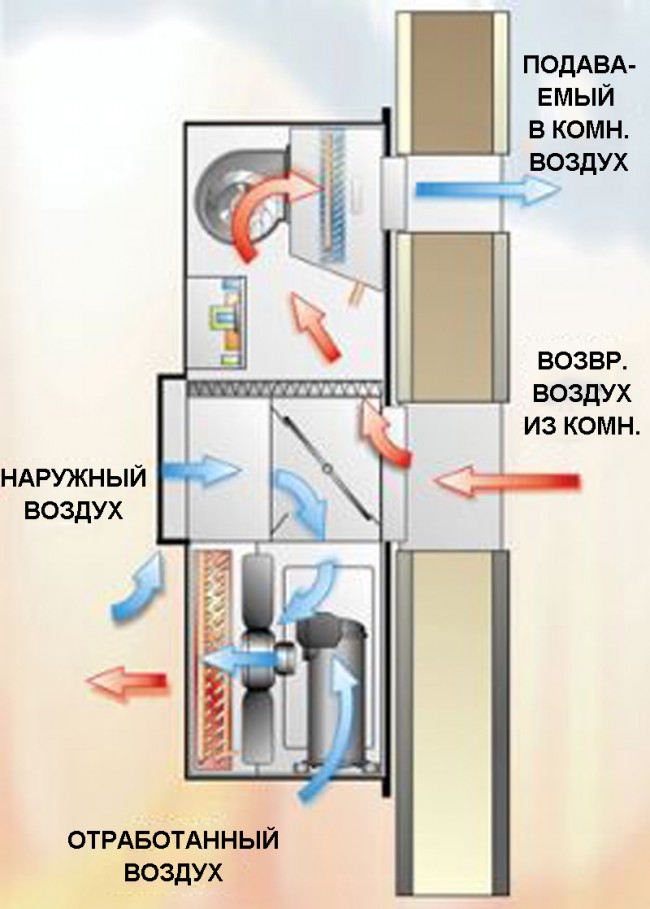

    (Рис. 6)
