Система кондиционирования ЦОДов APC EcoBreeze

В 2010 году компания American Power Conversion Corp by Schneider Electric (APC) представила первую воздушную систему прецизионного кондиционирования ЦОДов с экономайзером, разделяющим внутренний и наружный воздушные потоки.

Система кондиционирования ЦОДов APC EcoBreeze соответствует требованиям эффективности и экономичности ASHRAE 90.1/TC 9.9, а варианты системы с различной мощностью, напряжением и числом фаз электропитания позволяют удовлетворить потребности в системе кондиционирования любого ЦОДа. Система кондиционирования воздуха EcoBreeze включает пропорциональную систему подачи хладагента R410a и встроенную систему водоподготовки, исключающую необходимость в химической обработке воды. Эти особенности позволяют предотвратить экологические проблемы, присущие многим системам с использованием хладагента или воды.

Центры обработки данных постоянно расширяются, в то время как поставщики электроэнергии устанавливают жесткие ограничения на увеличение электрической мощности. Поэтому возникает необходимость в сокращении энергопотребления ЦОДов за счет повышения энергоэффективности. Система прецизионного кондиционирования ЦОДов EcoBreeze полностью удовлетворяет этим требованиям, реализуя в каждом модуле несколько способов экономии., система кондиционирования использует преимущества климата и может автоматически переключаться между двумя способами кондиционирования используя разницу температур между наружным и возвратным воздухом от компьютерного оборудования.

•  Прямой воздушный теплообмен — горячий воздух от компьютерного оборудования ЦОДа прокачивается электронно-коммутируемыми вентиляторами через внутренние каналы косвенного испарительного охладителя (IEC). После первоначального охлаждения воздух от компьютерного оборудования выходит из IEC, проходит через змеевик система кондиционирования и возвращается в центр обработки данных.
•  Косвенный испарительный теплообмен — тепло от поступающего воздуха удаляется за счет испарения воды с наружной стороны каналов теплообменника. Система прецизионного кондиционирования ЦОДов EcoBreeze устраняет контакт наружного воздуха с воздухом внутри ЦОДа при любом используемом режиме охлаждения (прямое воздушное или косвенное испарительное).

Система кондиционирования ЦОДа EcoBreeze выпускаются в виде отдельных модулей мощностью 50 кВт, которые могут объединяться в группы, включающие до четырех (200 кВт) или восьми (400 кВт) модулей. Такой модульный масштабируемый подход позволяет заказчикам приобретать оборудование, которое соответствует текущим требованиям к кондиционированию ЦОДа. Модульность системы кондиционирования обеспечивает резервирование на уровне корпусов и гарантирует работоспособность системы в периоды технического обслуживания или ремонта.

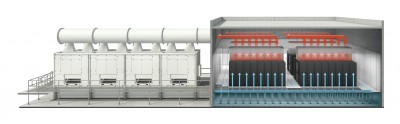

Вся система прецизионного кондиционирования ЦОДа расположена за его пределами, благодаря этому она имеет ряд очевидных преимуществ, наружный воздух не смешивается с воздухом из зала и исключено попадание воды и фреона в машинный зал, специалисты проектирующие и обслуживающие системы кондиционирования ЦОДов, могут использовать пространство в центре для наращивания его мощности избегая перестановок, просто добавляя модули системы кондиционирования ЦОДов APC EcoBreeze.
