Распродажа компрессорно-конденсаторных блоков

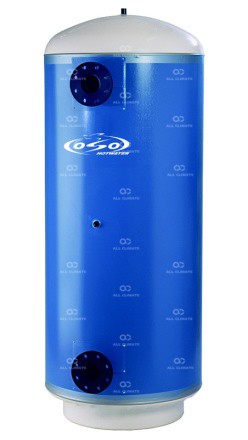

Аккумуляторы холода


aккумулятор холодаАккумулятор холода или аккумулирующий бак предназначен для работы в системе центрального кондиционирования воздуха. Если полный объем гидравлического контура холодильной машины меньше минимального допустимого объема воды, то необходимо использовать аккумулирующий бак, чтобы избежать частого включения и выключения компрессоров  и стабилизировать температуру охлаждаемой воды. Так же возможно использования аккумулятора холода для экономичной работы холодильной машины в период пиковый нагрузки.

Благодаря увеличению тепловой инерции аккумулятор холода обеспечивает ряд преимуществ:

  • Увеличивается срок службы чиллера из за увеличения периода непрерывной работы компрессоров между последовательными пусками
  • Уменьшаются температурные колебания охлаждаемой воды, что приводит к большей стабильности работы системы регулирования

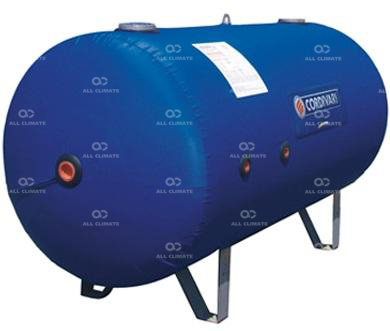

Бак аккумулятор

Бак аккумулятор представляет собой простейшую конструкцию, состоящую из наружного корпуса и теплоизоляции и внутреннего бака. Для подключения трубопроводов предусмотрены патрубки с фланцами, размещают бак аккумулятор между холодильной машиной и установкой потребителем. Конструктивные параметры бака аккумулятора определяются технико-экономическим расчётом в зависимости от объёма и температуры охлажденной воды. Возможна как вертикальная, так и горизонтальная установка бака аккумулятора,

Размер  аккумулирующего бака зависит от объема воды в гидравлическом  контуре системы холодоснабжения, мощности чиллера и допустимом отклонении температуры в помещении, то есть потребности в точном регулирования.

Например, для случая, когда время защиты компрессора составляет 6 минут, а допустимое отклонение температуры 1,5 °С, емкость аккумулирующего бака может быть рассчитана по формуле V(АБ) = (8,65P– 0,21V– 1,2VA)/Z

 Где V(АБ) вместимость аккумулирующего бака (л);

Р – максимальная мощность чиллера (кВт);

V – объем кондиционируемого помещения (м3);

VA – количество воды в системе (л);

Z – количество контуров или ступеней мощности.

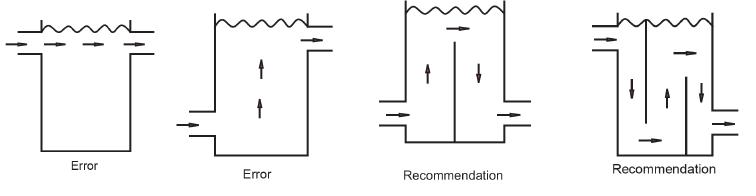

Если значение V(АБ) получается отрицательным, то в контуре и установке потребителе достаточно воды,  то необходимости в аккумулирующем баке нет. Рекомендуемая структура гидравлического контура бака

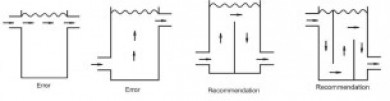

Рекомендуемая структура гидравлического контура бака

Рекомендуемая структура гидравлического контура бака
