Градирня (от технического немецкого gradieren — сгущать соляной раствор, градирни использовали для добычи соли выпариванием) Итак, градирня - это устройство для охлаждения воды направленным воздушным потоком.
Градирни также называют охладительными башнями (англ. cooling tower).
Градирни используются в системах оборотного водоснабжения для охлаждения различных теплообменных устройств на тепловых электростанциях, ТЭЦ, АЭС, для охлаждения станков в различных секторах промышленности.
Используются градирни и при кондиционировании воздуха в гражданском строительстве для охлаждения конденсаторов холодильных установок и охлаждения аварийных электрогенераторов.
Процесс охлаждения в градирни происходит достаточно просто, за счет частичного испарения воды и теплообмена с воздухом, вода сбегает каплями, стекает тонкой плёнкой или разбрызгивается по оросителю, вдоль которого в противоположном движению воды направлении проходят потоки воздуха. при испарении 1 % воды температура оставшейся понижается на 6 С., а потеря жидкости восполняется за счет внешнего источника.
Основной параметр градирни - это величина плотности орошения, то есть удельная величина расхода воды на 1 м² площади орошения.
В зависимости от типа оросителя градирни (Ороситель - это один из основных элементов градирни предназначен для увеличения площади соприкосновения воды и воздуха, следовательно, и для ускорения процесса охлаждения воды) можно классифицировать на:
- капельные градирни
- плёночные градирни
- брызгальные градирни
По способу подачи воздуха, градирни могут быть:

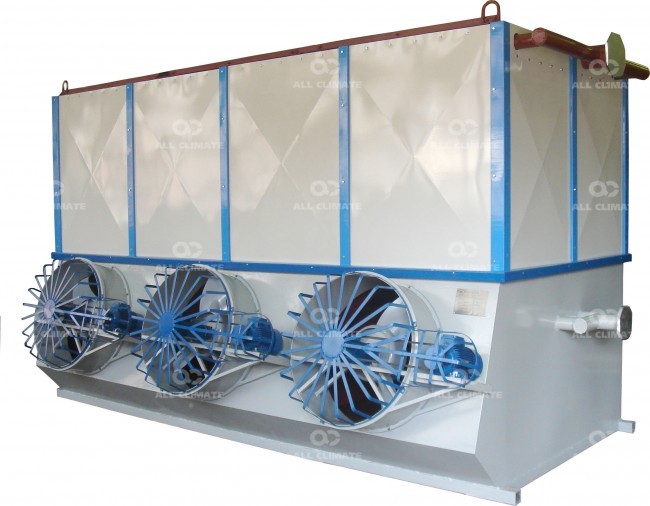

- вентиляторные градирни , где тяга создаётся вентилятором
- открытые градирни (атмосферные), использующие силу ветра и естественную конвекцию при движении воздуха через ороситель.

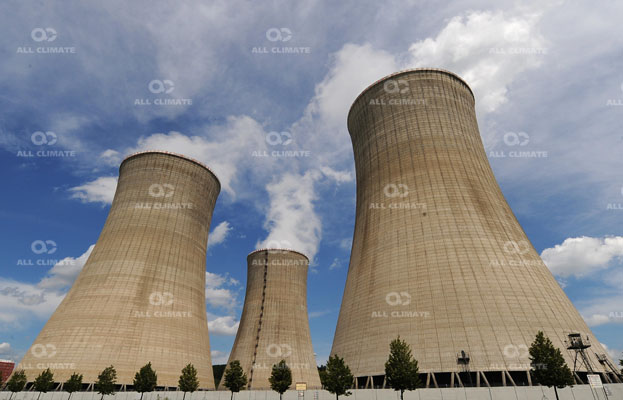

- башенные градирни, в которых тяга создаётся при помощи высокой вытяжной башни)
- эжекционные градирни, использующие естественный захват воздуха при распылении воды в специальных каналах.

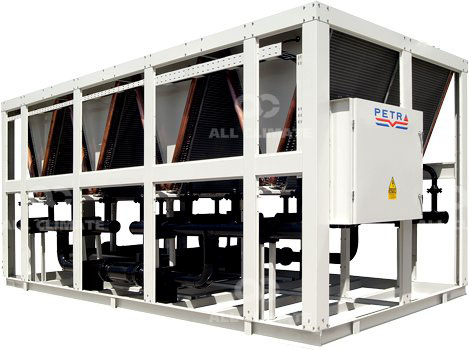

Существую так же сухие градирни (dry cooler, драйкулеры) которые имеют закрытую конструкцию контура и могут работать на незамерзающих растворах под давлением. В драйкулерах не необходимости в постоянной подпитке контура сети, они просты в монтаже и эксплуатации. Драйкулеры практически нечем не отличаются от конденсаторов, они имеют схожие теплообменники из алюминия или меди, только в роли хладагента выступает не фреон, а вода или незамерзающая жидкость.
Сухие градирни (драйкулеры) могут устанавливаться, как снаружи, так и внутри здания, для установки внутри здания они оснащаются высоконапорными центробежными вентиляторами, осуществляющими подачу воздуха по системе воздуховодов. Для удобства при установке драйкулеры могут быть трех видов: вертикальные, V-образные и горизонтальные.
Использование в зимнее время градирен с оросителем затруднено вероятностью замерзания, для предотвращения обмерзания и выхода из строя градирни следует обеспечивать равномерное распределение охлаждаемой воды по поверхности оросителя и следить за одинаковой плотностью орошения. В случае использования вентиляторной градирни подвергаются обледенению вентиляторы из-за неправильного их использования.
Более целесообразно использование зимой эжекционной градирни (благодаря отсутствию вентилятора и оросителя) и. сухой градирни (драйкулера) благодаря закрытому контуру и возможности использования незамерзающей жидкости.
Конструктивные параметры градирни определяются технико-экономическим расчётом в зависимости от объёма и температуры охлаждаемой воды и параметров температуры и влажности и в месте установки.
