Чиллеры водяные и с воздушным охлаждением


Описание чиллеров

Чиллер – это машина для производства холода, основный вид работы которой заключается в отборе избыточного тепла, поддержке установленного температурного режима при работе технологического оборудования. Применяется чиллер для охлаждения воды, но бывают модели выступающие в роли теплового насоса. Чиллеры подразделяются на абсорбционные и парокомпрессионные чиллеры.

Основные элементы парокомпрессионного чиллераПарокомпрессионный чиллер (Chiller) – это пароконденсационная холодильная машина, усадка хладагента в которой происходит при помощи компрессора. Данный вид чиллера разделяется на две группы от способа герметичности компрессора. Группа чиллеров с полугерметичным компрессором, имеющие разъёмы для доступа к клапанам и механизму движения. Вторая группа чиллеров с герметичным компрессором неразъёмным, заваренным кожухом.

Чиллеры с полугерметичным компрессором используются в большом спектре производительности, с мощностями электродвигателей до 500 кВт. С герметичным компрессором чиллеры применяются в сегменте малой холодопроизводительности.

Компрессор – это устройство для усадки хладагента до избыточного давления. По механизму работы выделяют объемные (поршневые, ротационные), лопаточные (центробежные, осевые) и струйные. В объемных компрессорах сжатие происходит при уменьшении объема, в компрессорах лопаточных силовое воздействие осуществляется вращающимися лопастями. Струйные компрессоры являются эжекторами, сжатие рабочей среды происходит под действием движущегося потока.

Чиллер и принцип его работы

Устройство чиллера разделяется на насколько основных компонентов, которыми являются конденсатор, компрессор, терморегулирующий вентиль, испаритель, соленоидный клапан, смотровое стекло и фильтр осушитель. Между собой детали соединены трубопроводом. Простота конструкции делает ремонт чиллеров незатруднительным. Принцип работы чиллера заключается в непрерывном замкнутом цикле рециркуляции, конденсации и кипения хладагента. Жидкий хладагент сначала в испарителе чиллера выкипает при пониженной температуре и пониженном давлении, отнимая теплоту от охлаждаемого предмета. Получившийся пар отсасывается компрессором, после чего сжимается, поступая в конденсатор чиллера, где происходит охлаждение хладагента (воздухом или водой) и конденсируется, получая при этом жидкий хладагент. Далее на пути хладагента встречается высокоэффективный фильтр-осушитель, который из хладагента удаляет влагу. После фильтра-осушителя находиться соленоидный клапан задачей, которого является предотвращение перетекания жидкого хладагента в чиллер при остановке компрессора. Смотровое стекло и терморегулирующий вентиль (ТРВ) идут последними в цепи, дросселируя хладагент частично испаряя его за счет собственной теплоты, возвращая в испаритель чиллера для повторного испарения.

Чиллер имеет два уровня давления компрессионного цикла. Границей уровней высокого и низкого давлений чиллера является нагнетательный клапан с одной стороны и выход терморегулирующего вентиля (ТРВ) с другой стороны. Вне зависимости от варианта исполнения чиллера парокомпрессионного рабочего цикла, принципиальная схема цикла будет одинакова.

Чиллер с воздушным охлаждением конденсатора

  • Конденсатор охлаждается воздушным потоком осевых вентиляторов, наружной установки:

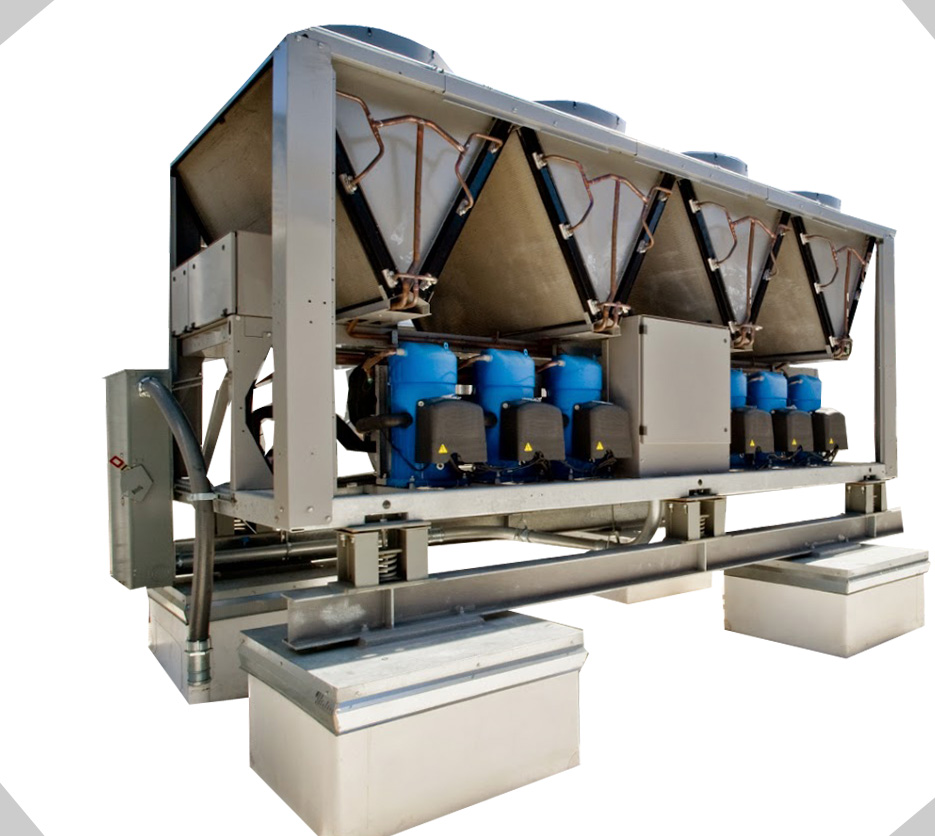

Внешний вид парокомпрессионного чиллера, где конденсатор охлаждается воздушным потоком

Чиллеры с воздушным охлаждением конденсатора предназначены для установки на открытом воздухе.

Преимущество чиллеров данного конструктивного исполнения – это возможность использовать неэксплуатируемые площади, кровля, свободные открытые площадки, относительно низкая стоимость.

К недостаткам наружной установки можно отнести сезонный слив воды из испарителя, хотя этого можно избежать применив двухконтурную схему холодоснабжения с использованием незамерзающих растворов (этиленгликоля, пропиленгликоля) в качестве промежуточного теплоносителя, но для этого потребуется установить промежуточный теплообменник, что увеличит в его стоимость.

  • Конденсатор охлаждается воздушным потоком центробежными вентиляторами, внутренней установки:
Внешний вид парокомпрессионного чиллера, где конденсатор охлаждается воздушным потоком, центробежными вентиляторами, внутренней установки

Данный чиллер похож на чиллеры воздушного охлаждения конденсатора осевыми вентиляторами за исключением исполнения вентиляторов охлаждающих конденсатор. Подача и выброс воздуха для охлаждения конденсатора осуществляется по воздуховодам при помощи центробежных вентиляторов с высоким статическим напором для преодоления сопротивления сети воздуховодов. Предназначен для установки внутри помещений.

К преимуществу чиллера внутренней установки можно отнести отсутствие наружных блоков, возможность организации круглогодичной эксплуатации в режиме охлаждения при любых температурах уличного воздуха.

Недостаток данного чиллера является необходимость наличия значительных площадей под размещение оборудования, а так же дополнительные затраты на вентиляционную сеть. Обслуживание чиллеров должны осуществлять профессионалы.

Водяные чиллеры

  • Конденсатор охлаждается водяным потоком:
Внешний вид парокомпрессионного чиллера, где конденсатор охлаждается водяным потоком

Водяной чиллер предназначен для установки внутри помещения. Конденсатор водяного чиллера охлаждается промежуточным теплоносителем, который в свою очередь охлаждается в градирнях или проточным теплоносителем.

Преимущество чиллера водяного охлаждения является возможность организовать круглогодичную работу при использовании свободного охлаждения, что существенно снижает потребление электроэнергии. Чиллеры этих моделей  дают возможность рекуперации тепла конденсации.

К недостаткам чиллеров водяного охлаждения можно отнести высокую стоимость и сложность эксплуатации системы.

  • Конденсатор используется как выносной блок наружной установки, охлаждается воздушным потоком:

Внешний вид парокомпрессионного чиллера, где конденсатор охлаждается при помощи выносного конденсатора воздушного охлаждения

Чиллер с выносным конденсатором воздушного охлаждения, как правило исполнен на базе водяного чиллера. Размещается внутри помещения, соединяясь с конденсатором наружной установки системой фреонопроводов.

К преимуществам чиллера с выносным конденсатором воздушного охлаждения можно отнести возможность его применения без промежуточного теплоносителя в контуре конденсатора. Как следствие отсутствие необходимости в применении циркуляционных насосов большой мощности. Отсутствует риск замерзания теплоносителя, вследствие чего не требуется применения двухконтурной схемы системы холодоснабжения. Важным условием корректной работы данного типа чиллера  является установка жидкостного ресивера, который выполняет функцию аккумулятора хладагента.

Чилеры данного исполнения почти не имеют недостатков, но есть смысл отнести ограниченное расстояние между компрессорно-испарительным и конденсаторным блоком чиллера.

Тепловой насос (реверсивный чиллер)

Ряд моделей чиллеров могут быть поставлены заводом-производителем с возможностью работы в режиме реверсивного чиллера иначе называемым тепловым насосом. Этот режим дает возможность использовать чиллер для подогрева воздуха. В каждом контуре реверсивного чиллера установлен 4-ходовой реверсивный клапан, ресивер для аккумуляции излишнего количества хладагента в зависимости от температурных условий эксплуатации обратные клапаны отделитель жидкости и промежуточный теплообменник на линии всасывания. Для чиллеров, работающих в режиме теплового насоса, так же необходимо подобрать дополнительно гидромодуль. Источником энергии работы чиллера в режиме теплового насоса кроме воздуха могут быть также тепло почвы, вода в скважине, геотермальные воды.

Очевидные плюсы такого прибора:

  1. Экономия пространства за счет использования одного прибора вместо двух.
  2. Возможность использования и удаления лишних попутных материалов.
  3. Экономия на энергии за счет использования бесплатных попутных элементов.

Кроме того, ниже Вы можете посмотреть 4х минутное видео о работе парокомпенсаионного чиллера Carrier и визуально оценить его габриты и функциональные возможности.

Еще больше полезной информации о парокомпенсационных чиллерах Вы можете узнать у наших менеджеров, если Вы уже готовы сделать заказ, то форма подбора чиллера находится выше.
