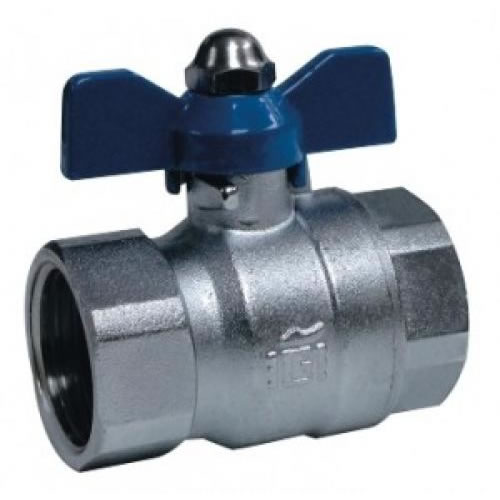

Шаровые краны
Шаровой кран – это оборудование для трубопровода, которое относится к категории запирающая трубопроводная арматура. Краны используются для регулировки жидких и газообразных сред в трубопроводе. Более века известна и широко распространена данная конструкция крана. Оборудование очень популярно в промышленности и бытовом секторе. Краны подходят для организаций, работающих с такими продуктами как:
- вода;
- газ природный;
- промышленные смазочные материалы;
- нефть и иные жидкости и газы.
Не новость, что данное оборудование подходит для применения и как регулирующая арматура.
Конструктивные особенности крана в настоящий момент прошли серьезное дооснащение. И благодаря использованию современных материалов разработчикам удалось доработать изделие таким образом, что оно стало универсальным и незаменимым. Такого широкого применения добились благодаря тому, что был устранен существенный недочет, а именно - плотность перекрытия рабочей среды. До появления современных материалов краны изготавливались только с применением различных сталей, которые, как известно, не могут дать герметичность во внутренних узлах соприкосновения в соединении. Улучшения увеличили плотность примыкания внутренних элементов конструкции и позволили снизить усилия, необходимые при управлении оборудованием.
Устройство и функционирование.
На небольших диаметрах краны управляются ручным способом, а при крупногабаритном оборудовании управление производится от автоматизированного (электрического, пневматического или гидравлического) привода.
Внутри корпуса крана имеются седла с кольцевыми уплотнениями из пластмассы или каучука, что обеспечивает герметичность крана, плавность и легкость поворота шарового соединения (подвижной затворный элемент). Вследствие использования пластмасс существуют ограничения для температуры рабочей среды (не выше 200°С), что следует учитывать при работе с данным оборудованием.
Подвижной затворный элемент сферической формы, находящийся внутри механизма, служит перепускным затвором для жидкостей и газов, проходящих по трубопроводу. Шар имеет отверстие, которое часто совпадает с диаметром трубопровода, и при осуществлении поворота ручки крана на 90° отверстие создает проход для рабочей среды. Если диаметр отверстия, как описано выше, совпадает с внутренним диаметром трубопровода, на который устанавливается кран, то такое соединение называется полнопроходным. Такая конструкция позволяет нести минимальные потери в давлении внутри системы, что является весьма важным преимуществом для подобного оборудования.
Следует отметить и другие плюсы в работы с шаровыми кранами, такие как:
- легкость в эксплуатации (минимум времени и усилий на смену рабочей позиции) и монтаже;
- малые габаритные размеры;
- простота исполнения (минимум регулирующих механизмов и подвижных частей);
- из-за отсутствия застойных зон достигнуты прекрасные показатели в работе вязких и загрязнённых сред, суспензий, пульп и шламов.
