Смесительные узлы


Смесительные узлы в Москве от All-Climate

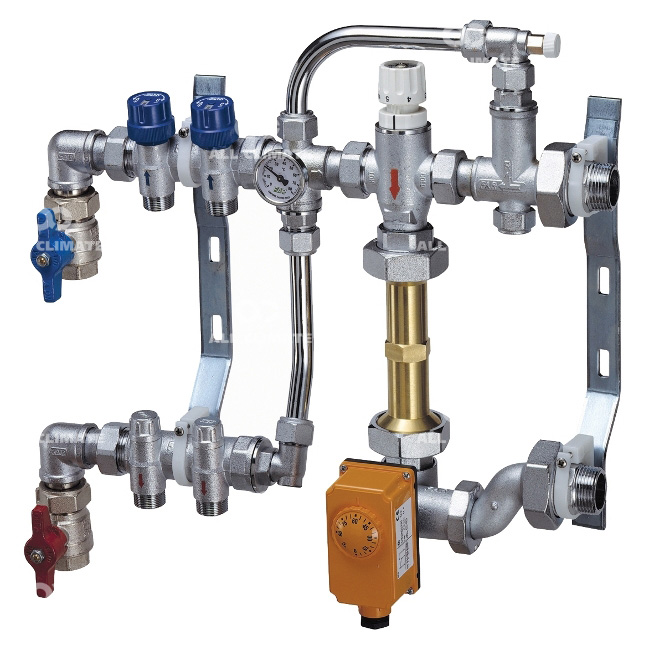

Смесительные узлы

Смесительный узел – это узел регулирования, предназначенный для управления циркуляцией тепло  или хладоносителя  в малом циркуляционном контуре водяных теплообменников отопительно-охладительных вентиляционных систем.

Смесительный узел  представляет собой последовательно собранную трубопроводную арматуру  управляющую  смешиванием потоков рабочей жидкости путем изменения площади проходного сечения, тем самым поддерживая заданную температуру, объем,  и давление рабочей жидкости за счет чего происходит изменение температуры обрабатываемого системой воздуха.

Узел регулирования состоит из запорных кранов, регулирующего  клапана и электропривода, балансировочных вентилей, фильтра, обратного клапана, воздухоотводчика, циркуляционного насоса, манометров,  термометров, опорной пластины  и кронштейнов  для крепления смесительного узла к опорной пластине.

Конструкция и состав смесительного узла может немного меняться в зависимости от  задачи и  типа рабочей среды.

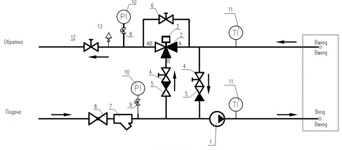

Схема смесительного узла

Рис. 1. Схема смесительного узла

  1. Циркуляционный насос
  2. Трехходовой поворотный регулирующий клапан
  3. Привод трехходового клапана
  4. Обратный клапан
  5. Балансировочный вентиль
  6. Балансировочный вентиль
  7. Фильтр
  8. Шаровой запорный кран
  9. Балансировочный вентиль
  10. Манометры
  11. Термометр
  12. Балансировочный вентиль
  13. Воздухоотводчик
  14. Кронштейн для крепления смесительного узла к опорной пластине
  15. Опорная пластина

Принцип работы смесительного узла

Основным элементом узла регулирования  является трехходовой клапан (2) с приводом (3). Привод в  зависимости от величины управляющего сигнала переводит шток трехходового клапана, в соответствующую позицию меняя соотношение смешиваемых потоков, что позволяет  увеличить плавность регулировки температуры воздуха, в канале вентиляционных систем, одновременно увеличивая степень защиты от замерзания, в случае использования воды в качестве рабочий среды.

Байпасная линия в смесительном узле предусмотрена вокруг трехходового клапана, и предназначена для обеспечения минимального расхода жидкости через теплообменник. Для поддержания минимального протока установлен ручной балансировочный вентиль (6).

Циркуляционный насос (1) рассчитан на преодоление сопротивлений  теплообменника  и обеспечения постоянного расхода жидкости в малом контуре смесительного узла.  Для предотвращения запирания малого контура при неправильном подборе циркуляционного насоса, смесительный узел должен иметь балансировочный вентиль (5), с помощью которого можно регулировать нагрузку  на  малый контур. Обратный клапан (4) смесительного узла необходим  для предотвращения перетекания жидкости из подающего в обратный трубопровод.

На подающем трубопроводе для предотвращения засорения элементов смесительного узла должен стоять фильтр (7),  на обратном балансировочный вентиль (12), для  качественной  настройки проектного расхода жидкости подаваемого к смесительному узлу.

Так же  на подающем и обратном трубопроводе  узла регулирования необходимо установить  отсечные краны (8) для отключения узла регулирования от источника тепло-холодоснабжения, в случае необходимости.

Для контроля, за параметрами рабочей среды предусмотрены манометры (10), термометры (11), а для  удаления воздуха из смесительного узла, воздухоотводчик (13), который необходимо установить в верхнюю точку трубопровода. Смесительный узел купить можно, обратившись к нашим менеджерам по телефону +7 (495) 662-99-84.
