Вентиляторы EC. Энергосберегающие вентиляторы.

Общее описание
Вентиляторы EC (с электронно-коммутируемыми двигателями) производства Systemair предназначены для монтажа в системах приточной и вытяжной вентиляции и обладают пониженным уровнем потребления электроэнергии. Все вентиляторы оснащены эффективными электродвигателями последних моделей. Вентиляторы EC Systemair, в стандартном исполнении оснащаются большим количеством стандартных компонентов и устройств управления.

Модельный ряд
Вентиляторы Systemair оснащены самоочищающимися рабочими колесами с загнутыми назад лопатками. Питание осуществляется от сети с частотой тока 50/60 Гц. Благодаря широкому диапазону входного напряжения питание может осуществляться как от однофазной сети 200- 270 В, так и от трехфазной 380-480 В. Все электродвигатели регулируются, поэтому могут использоваться совместно с системами управления напором, температурой и скоростью вращения вентилятора.

Применение вентиляторов ЕС
Ниже приведена необходимая информация, которая поможет Вам сделать выбор в пользу вентиляторов ЕС производства Systemair. Мы настоятельно рекомендуем сравнивать функционирование вентиляторов ЕС с другими вентиляторами только в полностью смонтированных системах.

Энергосбережение
После ознакомления с новейшей системой управления становится ясно, что тра- диционные системы импульсно-фазового управления и преобразователи частоты обладают некоторыми недостатками. При повышенных требованиях к уровню шума регулировать электродвигатель на низких скоростях вращения с помощью импульсно-фазовой системы управления почти невозможно, а преобразователи частоты не обладают достаточной чувствительностью для управления электродвигателя- ми с внешним ротором. Для обеспечения безаварийной и безопасной эксплуатации следует уже на ранней стадии проектирования системы предусмотреть использование частотного фильтра и экранированных проводников. Низкий уровень помех положительно сказывается на энергосбережении, что хорошо видно из графика.

График

Расчет годовой экономии электроэнергии:
Ke = Ee x Ek x Lz x n
Ke = 0,5 кВт x 0,1€ /кВтч x 7000 ч x 8 = 2.800,-
Ke = годовая экономия (€)
Ee = снижение потребляемой мощности (кВт)
Ek = стоимость электроэнергии (€/кВт/ч)
Lz = время работы (ч/год)
n = количество вентиляторов

Высокая экономичность
Электродвигатели ЕС обладают высоким КПД при работе на всех скоростях. При номинальной частоте вращения экономия электроэнергии достигает 10 %. При правильном управлении вентилятором относительная и абсолютная экономия электроэнергии может превышать это значение.

Электродвигатели
Вентиляторы ЕС серий DVC и MUB оснащены электронной системой управления. Силовые электронные устройства встроены в корпус электродвигателя. Электро- двигатели оснащены электронной системой защиты, поэтому в дополнительных устройствах защиты нет необходимости. Управление электродвигателем может осуществляться внешним сигналом 0-10 В. Кроме того, все компоненты, регулируемые сигналом 0-10 В, могут подключаться непосредственно к устройству управления. Питание электродвигателей вентиляторов типоразмеров выше 355 оснащается через внешний потенциометр (0-10 кОм), который подключается непосредственно к электродвигателю.

Применение регулируемых электродвигателей
Как и в случае с крышными вентиляторами, обеспечивается великолепная точность регулирования электродвигателей ЕС. Приборы надежно функционируют даже без устройств управления. Мы рекомендуем использовать электродвигатели ЕС, во всех областях, где требуется управление электродвигателем. Данные приборы хорошо зарекомендовали себя в таких областях, как очистка воздуха, вентиляция бассейнов и жилых помещений, вытяжная вентиляция и т.д. Компания Systemair производит крышные вентиляторы серий DVC и Multibox различной мощности. Данные вентиляторы используются в установках VR, Topvex и Rotovex, предназначенных для вентиляции жилых помещений и административно-общественных зданий.

Преимущества ЕС - технологии:

Низкое энергопотребление при высоком КПД - низкие эксплуатационные расходы
Низкое тепловыделение вследствие малых потерь мощности - отсутствует необходимость в дополнительном охлаждении
Длительный срок службы, техническое обслуживание не требуется
Точная настройка производительности вентилятора благодаря плавному регулированию скорости вращения и нали- чию встроенных функций управления
Отсутствуют дополнительные затраты на монтаж и выполнение электрических подключений
Выгодная цена по сравнению со стоимостью аналогичных приборов со сходными функциями

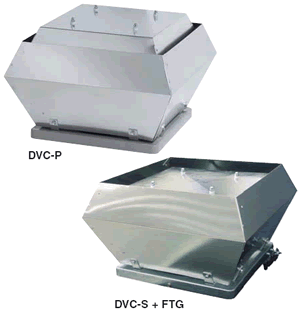

DVC
	Конструкция: Корпус DVC выполнен из алюминия. Рама изготовлена из оцинкованной стали с защитным порошковым покрытием. Рабочее колесо вентиляторов типоразмеров 225-400 изготовлено из полиамида РА6. Вентиляторы серии DVС имеют вертикальный выброс воздуха. Двигатель: Вентиляторы DVC оборудованы электродвигателями постоянного тока с внешним ротором и встроенным устройством управления производительностью. Электродвигатели с рабочим колесом с загнутыми назад лопатками смонтированы на высокоэффективных виброизоля- торах. Двигатели оснащены электронной системой защиты от перегрева электродвигателя. Варианты исполнения: Для поддержания постоянного давления в системе воздуховодов вентиляторы оснащаются встроенным регулятором давления – серия DVC..-P, для поддержания постоянного расхода воздуха – потенциометром (например, типа MTP-10 – электрическая принадлежность) - серия DVC..-S. Регулирование скорости: Управляющий сигнал подаётся непосредственно на вентилятор, что позволяет с помощью переключающего контакта и таймера задавать ночной/дневной режим работы системы. Напряжение питания однофазных вентиляторов может изменяться от 200В до 277В, трехфазных – от 380В до 480В. Монтаж: Вентиляторы устанавливаются на крышный короб типа FDS или на крышный шумоглушитель типа SSD. Сертификаты: Сертификат соответствия РФ и Украины.

DVC

Конструкция: Корпус DVC выполнен из алюминия. Рама изготовлена из оцинкованной стали с защитным порошковым покрытием. Рабочее колесо вентиляторов типоразмеров 225-400 изготовлено из полиамида РА6. Вентиляторы серии DVС имеют вертикальный выброс воздуха.

Двигатель: Вентиляторы DVC оборудованы электродвигателями постоянного тока с внешним ротором и встроенным устройством управления производительностью. Электродвигатели с рабочим колесом с загнутыми назад лопатками смонтированы на высокоэффективных виброизоля- торах. Двигатели оснащены электронной системой защиты от перегрева электродвигателя.

Варианты исполнения: Для поддержания постоянного давления в системе воздуховодов вентиляторы оснащаются встроенным регулятором давления – серия DVC..-P, для поддержания постоянного расхода воздуха – потенциометром (например, типа MTP-10 – электрическая принадлежность) - серия DVC..-S.

Регулирование скорости: Управляющий сигнал подаётся непосредственно на вентилятор, что позволяет с помощью переключающего контакта и таймера задавать ночной/дневной режим работы системы. Напряжение питания однофазных вентиляторов может изменяться от 200В до 277В, трехфазных – от 380В до 480В.

Монтаж: Вентиляторы устанавливаются на крышный короб типа FDS или на крышный шумоглушитель типа SSD.

Сертификаты: Сертификат соответствия РФ и Украины.

MUB
Конструкция: Корпус вентиляторов серии MUB изготовлен из алюминиевого профиля с изолированными резьбовыми каналами, позволяющими избежать конденсации. Уголки корпуса изготовлены из армированного полиамида РА6. Вентиляторы серии MUB оснащены изоляцией из негорючего стекловолокна толщиной 20 мм. Двигатель: Модели MUB EC оснащены высокоэффективными ЕС-двигателями постоянного тока с внешним ротором, с загнутыми назад лопатками. Силовые электронные устройства встроены в корпус двигателя. Электродвигатели с рабочим колесом с загнутыми назад лопатками смонтированы на высокоэффективных виброизоляторах. Двигатели оснащены электронной системой защиты от перегрева. Регулирование скорости: Управление электродвигателем осуществляется с помощью сигнала 0–10 В. Электродвигатели вентиляторов типоразмеров выше 450 управляются сигналом 10 или 20 В через потенциометр. Все вентиляторы оснащены устройством аварийной сигнализации, подключаемым через сухой контакт. Питание электродвигателей от сети 50 или 60 Гц. Напряжение питания однофазных электродвигателей может изменяться от 200 до 277 В, трехфазных – от 380 до 480 В. Монтаж: Вентиляторы серии MUB можно устанавливать в модульные системы, что позволяет создать оптимальную систему приточной или вытяжной вентиляции по индивидуальному проекту. Сертификаты: Сертификат соответствия РФ и Украины.

MUB

Конструкция: Корпус вентиляторов серии MUB изготовлен из алюминиевого профиля с изолированными резьбовыми каналами, позволяющими избежать конденсации. Уголки корпуса изготовлены из армированного полиамида РА6. Вентиляторы серии MUB оснащены изоляцией из негорючего стекловолокна толщиной 20 мм.

Двигатель: Модели MUB EC оснащены высокоэффективными ЕС-двигателями постоянного тока с внешним ротором, с загнутыми назад лопатками. Силовые электронные устройства встроены в корпус двигателя. Электродвигатели с рабочим колесом с загнутыми назад лопатками смонтированы на высокоэффективных виброизоляторах. Двигатели оснащены электронной системой защиты от перегрева.

Регулирование скорости: Управление электродвигателем осуществляется с помощью сигнала 0–10 В. Электродвигатели вентиляторов типоразмеров выше 450 управляются сигналом 10 или 20 В через потенциометр. Все вентиляторы оснащены устройством аварийной сигнализации, подключаемым через сухой контакт. Питание электродвигателей от сети 50 или 60 Гц. Напряжение питания однофазных электродвигателей может изменяться от 200 до 277 В, трехфазных – от 380 до 480 В.

Монтаж: Вентиляторы серии MUB можно устанавливать в модульные системы, что позволяет создать оптимальную систему приточной или вытяжной вентиляции по индивидуальному проекту.

Сертификаты: Сертификат соответствия РФ и Украины.
